一、概述
　　徐州金帥礦山設備有限公司在吸收了國內外先進技術及多年皮帶 輸送機保護裝置制造經驗的基礎上，自主研發出了新型高效無源液壓糾偏裝置， 廣泛應用于冶金、礦山、電力、建材、煤炭等行業的皮帶輸送系統，是預防和校 正皮帶跑偏的最理想設備。
　　二、特點
　　液壓糾偏裝置作用在上、下調心托輥上，皮帶跑偏時主動調整糾偏拖輥角度 校正皮帶，不但可省掉立輥保護皮帶邊緣不受立輥摩擦損傷，而且快速校正皮帶。 自動檢測跑偏并予以校正，使皮帶始終處于合理狀態運行，對皮帶機安裝不當、 運轉失靈、物料沖擊、負荷變化、皮帶斷面間伸長率不均勻造成皮帶跑偏有很好 的調整作用。
　　該裝置動力是皮帶和檢測輪的磨擦旋轉產生液壓動力，故無需電源，自動調 整、自動校正，具有結構簡單、性能可靠、安裝方便等特點。
　　該裝置采用全封閉結構，故能在任何惡劣環境下正常工作。
　　三、工作原理
　　該裝置是由檢測輪與油泵組成的動力輸出裝置、邏輯閥和油缸組成執行機 構，然后和糾偏托輥架連接。
　　當皮帶居中運行時，皮帶與左右兩只檢測輪不接觸，屬于正常運行。如果皮 帶在運行偏左邊時，啟動左動力輸出裝置，執行機構根據邏輯閥判斷調整糾偏托 輥位置，產生反向推力，把皮帶推向中間一面。反之，皮帶偏右時，啟動右動力 輸出裝置，執行機構根據邏輯閥判斷調整糾偏托輥位置，產生反向推力，把皮帶 推向中間一面。

注意：

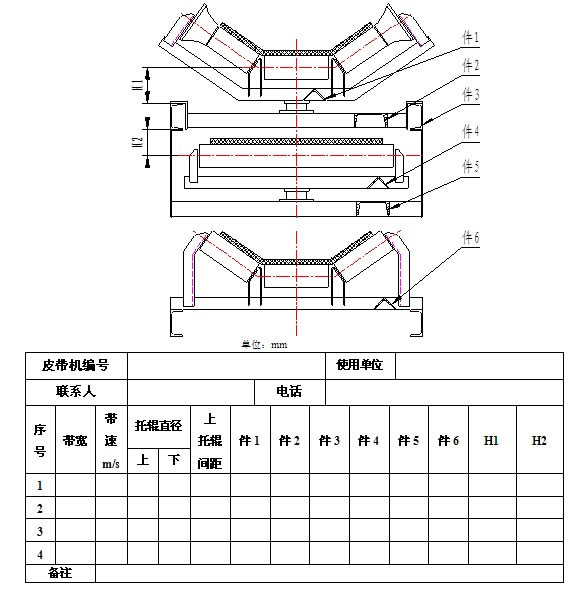

　　1、本調心托輥是DTⅡ或TD75型，如果調心托輥與此差異太大，請發調心托輥支架圖說明。
　　2、常見上調心托輥槽角為30-35度，下調心托輥為平托輥，如果不是請注明。
　　3、件1—6填寫數值是該部件所用型材規格，如∠6.3、［12.6，即為6.3角鋼和12.6槽
